NAT，基于网络地址转换； TUN，基于IP隧道的模式； DR，直接路由模式。

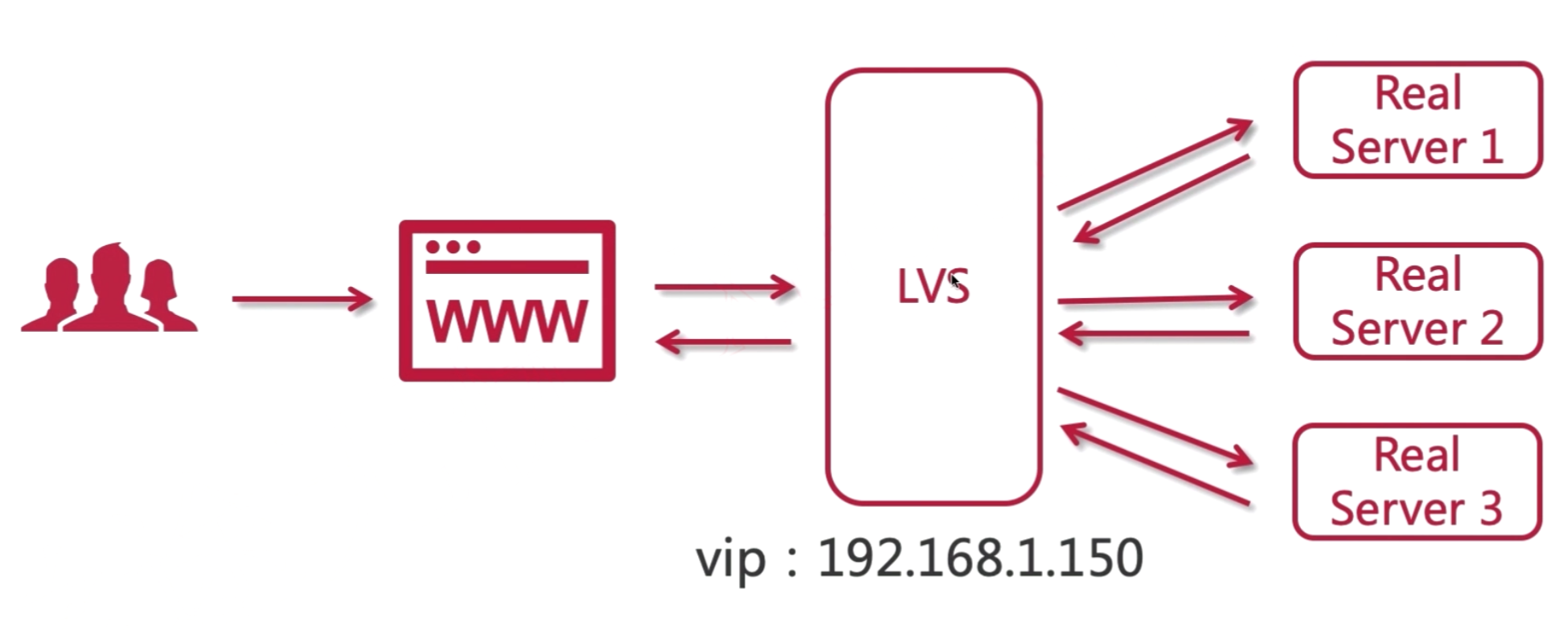

LVS 模式之 NAT

网络地址转换

NAT模型和Nginx相同，LVS需要同时处理请求和返回，这样在流量比较大的情况下，会出现负载过高的问题。 NAT模型对外使用虚拟IP，与上游服务器交互使用的是私网IP，上游服务器是不能与客户端直接交互的。

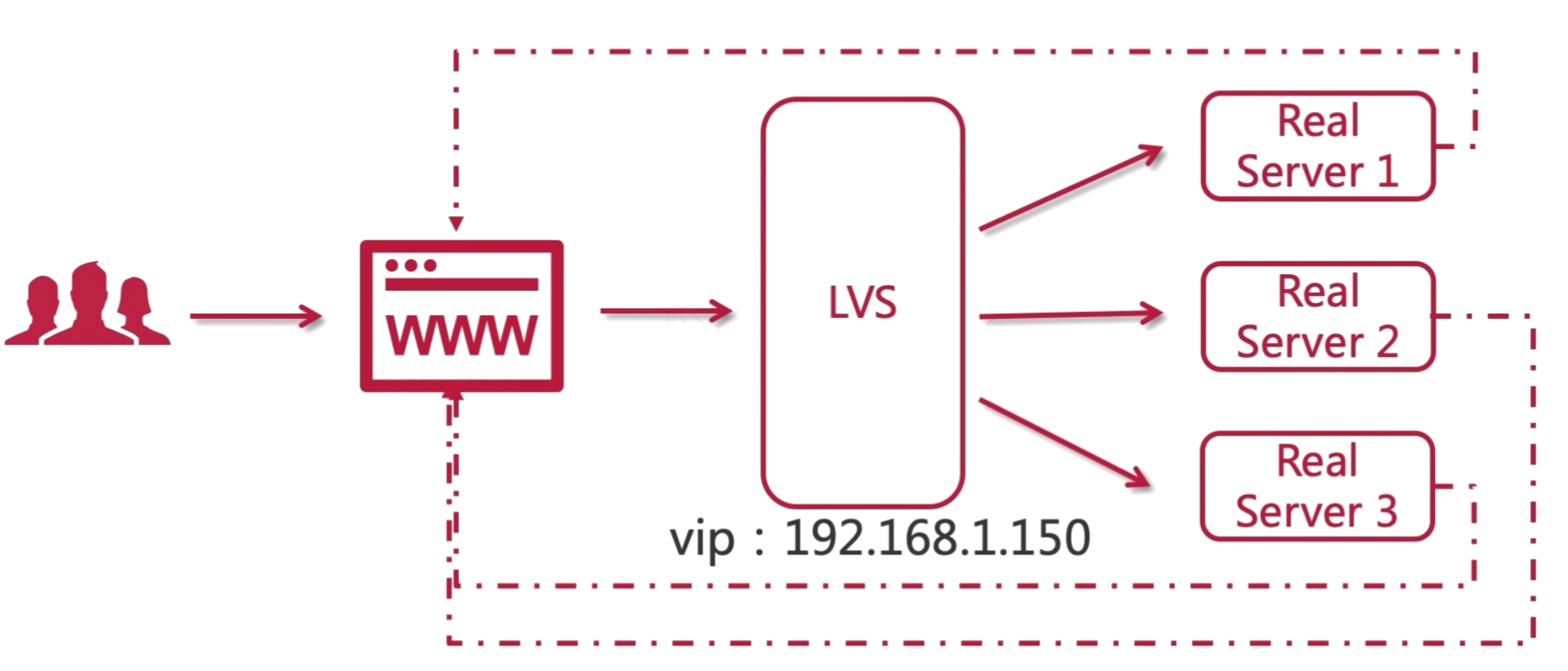

LVS 模式之 TUN

隧道模式

TUN是基于隧道的通信方式，所有的服务器都需要通过隧道通信，使用TUN模型，所有的响应都不会经过LVS，在上游服务器处理完请求后，他会直接将响应返回给客户端，可以减轻上行请求的压力，大大提高了并发以及吞吐量。但是这个模型有一个硬性的要求，每一个服务器节点都要配备一个网卡，这样，每个服务器几点就回暴漏在公网。

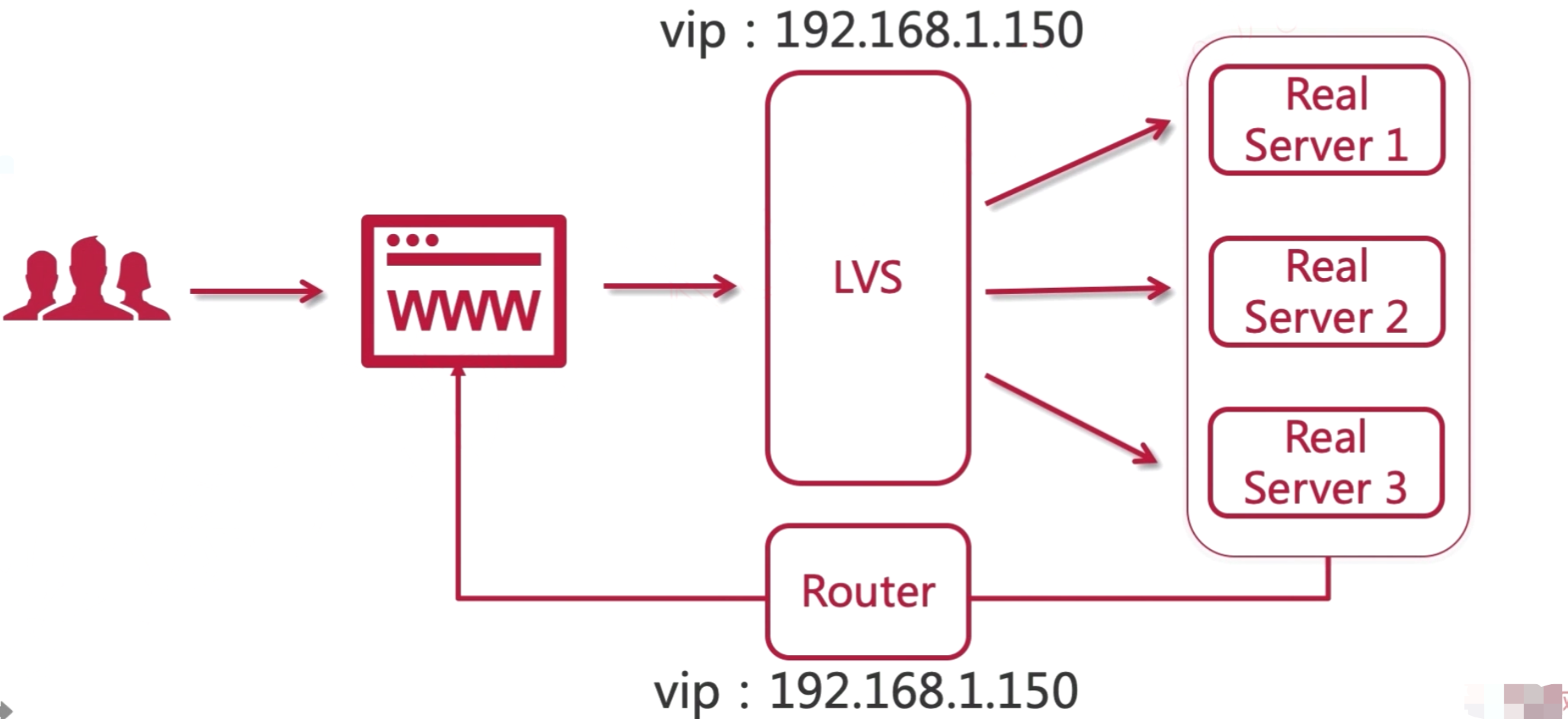

LVS 模式之 DR

直接路由模式

DR模型和TUN模型相似，LVS只处理请求，响应由每个服务器节点返回，但是不同的是，服务器节点返回响应统一由路由返回，这样上游的服务器节点就不会暴漏在公网上面，大大提高的安全性。 用户通过虚拟IP访问，响应时，在路由出也构建一个虚拟IP来统一返回响应。对于用户来说，通过虚拟IP，将服务器给隐藏了起来
